激光入侵探测器的主要组成部分有哪些？

admin

激光入侵探测器的组成部分需结合其 **“发射 - 传输 - 接收 - 判断 - 报警” 的核心工作流程 ** 设计，不同类型（对射式、反射式、激光围栏）的组件存在细微差异，但核心模块高度统一。以下按 “共性核心组件+分类型专属组件+辅助功能组件” 的逻辑拆解，清晰呈现各部分的作用与技术细节：

一、共性核心组件（所有类型均必备）
无论哪种激光入侵探测器，都依赖以下 5 个核心模块实现 “光路监测 - 异常判断 - 报警触发” 的基础功能，是设备的 “骨架” 与 “大脑”。
1. 激光发射单元：生成稳定的 “探测光束”
发射单元是探测器的 “信号源”，核心作用是产生高方向性、高单色性、功率稳定的激光束，直接决定探测距离与抗干扰能力。
核心元件：
激光二极管（LD）：最常用的激光发生器件，根据应用场景选择波长（如 650nm 可见光激光，适合短距离且需肉眼确认光路；980nm/1064nm 近红外激光，隐蔽性强，适合长距离户外防护）。
驱动电路：为激光二极管提供稳定的电流，避免因电压波动导致激光功率忽强忽弱（功率不稳定会引发误报），同时具备 “过流保护” 功能，防止 LD 因电流过大烧毁。
光学准直系统：由凸透镜或柱面镜组成，将激光二极管发出的发散光 “校准” 为平行光束（发散角通常 < 1mrad），确保光束传播数百米后仍能精准覆盖接收端的探测窗口（减少 “漏探” 风险）。
2. 激光接收单元：捕捉并转化激光信号
接收单元是探测器的 “信号感知端”，负责将接收到的激光光信号转化为电信号，为后续判断提供数据基础，核心是 “高灵敏度 + 抗干扰”。
核心元件：
光电探测器：将光信号转为电信号的关键器件，常用类型包括：
光电二极管（PD）：适合短距离、低环境光干扰场景，成本较低；
雪崩光电二极管（APD）：具备 “光电流放大” 功能，灵敏度是 PD 的 100-1000 倍，适合长距离（数百米）或强光环境（如正午阳光），能捕捉微弱的激光信号。
窄带滤波片：安装在光电探测器前方，仅允许与发射端激光波长一致的光通过（如仅透过 650nm 红光），过滤 99% 以上的杂光（阳光、路灯、车灯等），是设备抗环境光干扰的核心设计。
信号放大电路：将光电探测器输出的微弱电信号（通常为微安级）放大为伏级信号，便于后续处理单元识别。
3. 信号处理与控制单元：判断 “是否入侵” 的 “大脑”
这是探测器的核心决策模块，通过分析接收单元的电信号，判断是否存在 “入侵行为”，同时负责设备自检与参数配置，直接影响 “误报率” 与 “漏报率”。
核心元件：
微控制器（MCU）：相当于 “CPU”，执行三大核心任务：
阈值对比：预设 “正常光强阈值”（如接收端光强≥80% 为正常）和 “报警阈值”（如光强≤30% 为异常），实时将接收信号与阈值对比，若低于报警阈值则判定为 “光路被遮挡”；
防抖与延时判断：设置 “防抖时间”（如 50ms-1s），若遮挡时间短于防抖时间（如飞鸟快速穿过、落叶短暂遮挡），则不触发报警，减少误报；
故障自检：定期检测发射端激光功率、接收端灵敏度、电路连通性（如发射端断电、光路偏移），若出现故障（如激光功率骤降、接收端无信号），则触发 “设备故障报警”（区别于 “入侵报警”），避免设备失效未察觉。
存储模块（EEPROM）：保存设备参数（如报警阈值、防抖时间、地址码），即使断电也不丢失，重启后无需重新配置。
通信接口：支持 RS485、TCP/IP 等协议，可将报警信号或设备状态（如 “正常 / 故障 / 报警”）上传至安防主机或远程监控平台，实现 “联动控制”（如触发摄像头录像、启动声光报警器）。
4. 报警执行单元：输出 “入侵警示” 信号
当信号处理单元判定为 “入侵” 或 “故障” 时，报警执行单元负责将 “判断结果” 转化为实际的警示动作，分为 “本地报警” 和 “联动报警”。
常见形式：
本地报警：内置声光报警器（蜂鸣器 + LED 灯），报警时发出高分贝蜂鸣（≥85dB）和闪烁灯光，直接威慑入侵者；
联动输出：提供开关量信号（如干接点输出），可控制外部设备，如：
触发监控摄像头转向报警区域并录像；
联动门禁系统锁闭大门；
向安防中心的报警主机发送信号，触发全局安防预案。
5. 电源单元：为设备提供稳定供电
激光探测器需持续稳定供电，电源单元的设计直接影响设备可靠性，尤其户外应用需考虑 “宽电压” 和 “防浪涌”。
核心设计：
电源适配器：室内设备通常支持 AC220V 输入，户外设备支持 DC12V/24V 直流输入（适配太阳能供电或锂电池备用）；
稳压与浪涌保护：内置稳压电路（如 DC-DC 转换器），确保电压波动时输出稳定；加装浪涌保护器（SPD），抵御雷击或电网冲击（户外设备必备，避免雷电损坏电路）；
备用电源接口：部分高端型号支持锂电池备用，断电后可续航 4-8 小时，确保断电时仍能正常工作。
二、分类型专属组件（不同类型的核心差异）
根据探测方式（对射式、反射式、激光围栏）的不同，设备会增加专属组件，以适配不同的安装场景（如单端安装、大范围防护）。
探测器类型        专属组件        作用与技术细节

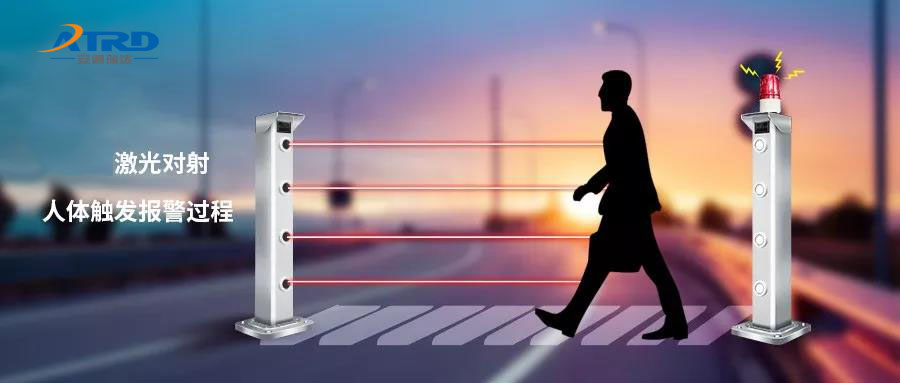

对射式        分体式发射 / 接收主机        发射端与接收端独立成机，需面对面安装（间距从几十米到数百米），主机内置对准校准刻度（如水平 / 垂直调节旋钮），确保光路对齐（偏差需 < 1°）。
反射式        反射镜（或角反射器）        替代对射式的 “接收端”，将发射端的激光反射回 “发射 / 接收一体化主机”；反射镜分平面反射镜（短距离）和角反射镜（长距离，可将激光按原方向反射，减少对准难度）。
激光围栏        多光束发射 / 接收模块、定位模块        1. 多光束模块：垂直排列多组激光发射 / 接收通道（如 10 束、20 束），形成 “激光墙”（高度 2-3 米）；
2. 定位模块：通过识别 “被遮挡的光束编号”（如第 5-6 束光被挡），计算入侵位置（误差≤1 米），便于安防人员快速定位。
三、辅助功能组件（提升适用性与稳定性）
这些组件虽非核心功能，但能提升设备在复杂环境中的适应性，是户外或高端应用的 “加分项”。
外壳防护结构：户外设备外壳采用铝合金或工程塑料，防护等级需达 IP65 及以上（防尘、防喷水），部分沿海地区设备需做 “防腐蚀处理”（抵御盐雾）；
温度适应模块：内置加热片（低温环境，如 - 30℃）或散热风扇（高温环境，如 + 60℃），确保激光二极管、MCU 等元件在 - 40℃~+70℃的宽温范围内稳定工作；
防拆报警模块：外壳或安装支架内置防拆开关，若设备被恶意拆卸（如剪断线路、撬动主机），立即触发 “防拆报警”，避免探测器被破坏失效；
灵敏度调节旋钮：允许用户根据环境调整接收端灵敏度（如雨天、雾天可适当提高灵敏度，避免光强衰减导致误报）。
总结：组件与功能的逻辑关联
激光入侵探测器的组成是 “功能导向” 的：发射单元生成 “防线”→ 传输路径（空气 / 反射镜）承载 “防线”→ 接收单元感知 “防线”→ 信号处理单元判断 “防线是否被破”→ 报警单元输出 “警示”，而专属组件和辅助组件则是为了适配不同场景（如单端安装、大范围防护）和应对复杂环境（如高温、雷击）。理解各组件的作用，就能快速掌握 “为何不同场景需选择不同类型的探测器”（如户外长距离选对射式，狭窄区域选反射式，周界防护选激光围栏）。
